Co to jest uszczelka spiralna?

Co to jest Uszczelka spiralna ?

Uszczelka spiralnie zwijana to półmetalowa uszczelka wykonana przez nawinięcie wstępnie uformowanego metalowego paska i miękkiego materiału wypełniającego razem w naprzemiennych warstwach, tworząc sprężysty pierścień, który uszczelnia szczelinę pomiędzy dwoma kołnierzami. Połączenie sprężystego metalowego uzwojenia i miękkiego wypełniacza daje uszczelce zdolność do nieznacznego powrotu do pierwotnej formy pod wpływem zmian ciśnienia, co zapewnia jej szczelność nawet przy zmianie obciążenia śrub i zmianie temperatury podczas pracy.

Ta konstrukcja odróżnia uszczelkę spiralnie zwijaną od uszczelki z litego metalu lub czysto miękkiej. Sama miękka uszczelka może trwale ścisnąć się i utracić swoją szczelność, podczas gdy sama sztywna uszczelka metalowa często nie jest w stanie dopasować się do małych nierówności powierzchni na powierzchni czołowej kołnierza. Pomiędzy nimi znajduje się uszczelka zwijana spiralnie, dlatego pozostaje jednym z najczęściej stosowanych typów uszczelek w rurociągach, zbiornikach ciśnieniowych i wymiennikach ciepła.

Renomowani producenci uszczelek zwijanych spiralnie budują te uszczelki wokół trzech głównych części: metalowej taśmy uzwojenia, materiału wypełniającego i jednego lub więcej pierścieni nośnych, każdy z nich zostanie omówiony w następnej sekcji.

Uszczelka spiralna Konstrukcja: Podstawowe komponenty

Każda uszczelka spiralnie zwijana jest zbudowana z małego zestawu standardowych części, chociaż dokładna kombinacja materiałów zmienia się w zależności od warunków pracy, z którymi musi sobie poradzić.

Metalowy pasek nawojowy

Cienki, wstępnie uformowany pasek metalu, najczęściej ze stali nierdzewnej, jest zwinięty w spiralę. Pasek ten zapewnia sprężynę powrotną, która pozwala uszczelce reagować na niewielkie zmiany obciążenia śruby i ruchu kołnierza bez utraty kontaktu z powierzchnią uszczelniającą.

Materiał wypełniający

Miękki wypełniacz, zwykle grafit lub PTFE, jest nawinięty naprzemiennie z metalową taśmą. Wypełniacz wypełnia mikroskopijne nierówności powierzchni na powierzchni czołowej kołnierza i zapewnia wstępną szczelność, zanim metalowe uzwojenie przejmie długotrwałe obciążenie uszczelniające.

Pierścienie Zewnętrzne i Wewnętrzne

Zewnętrzny pierścień centrujący utrzymuje uszczelkę we właściwym położeniu wewnątrz okręgu śrubowego i chroni uzwojenie przed nadmiernym ściskaniem, natomiast opcjonalny pierścień wewnętrzny zapewnia promieniowe wsparcie i pomaga zapobiegać wyboczeniu w zastosowaniach o wyższym ciśnieniu.

Jak spiralna uszczelka rany tworzy uszczelkę

Skuteczność uszczelnienia wynika z prostego mechanicznego związku pomiędzy obciążeniem śruby a ściskaniem uszczelki. W miarę dokręcania śrub kołnierza uzwojenie i wypełniacz ściskają się razem, tworząc naprężenie osadzające na powierzchni uszczelki, aż będzie wystarczająco wysokie, aby zablokować ścieżkę płynu.

Jest to raczej ogólny wzór odniesienia niż pojedynczy test pomiarowy, a rzeczywisty kształt krzywej zależy od rodzaju wypełniacza, gęstości uzwojenia i wykończenia powierzchni kołnierza. Ogólna zależność utrzymuje się w większości instalacji: naprężenie przy osadzaniu rośnie równomiernie wraz ze wzrostem obciążenia śruby, aż uszczelka osiągnie punkt, w którym może całkowicie zablokować szczelinę uszczelniającą.

Typowe materiały wypełniające do uszczelek spiralnych

Wybór wypełniacza jest jedną z pierwszych decyzji przy wyborze uszczelki spiralnie zwijanej, ponieważ ma bezpośredni wpływ na zakres temperatur i zgodność chemiczną.

Wartości ciśnienia i temperatury według rodzaju wypełniacza

Ponieważ materiał wypełniający wyznacza praktyczny pułap temperatury dla uszczelki zwijanej spiralnie, jest to zwykle pierwsza specyfikacja, którą należy potwierdzić przed wyborem pomiędzy uszczelką zwijaną spiralnie wypełnioną grafitem a uszczelką zwijaną spiralnie wypełnioną PTFE.

Grafit pozostaje najczęściej wybieranym wypełniaczem do zastosowań ogólnych w przemyśle, oferującym praktyczną równowagę pomiędzy tolerancją temperatury a odpornością chemiczną, podczas gdy wypełniacze ceramiczne i mikowe są zarezerwowane dla urządzeń procesowych pracujących w wyższych temperaturach.

Typowe klasy ciśnienia dla uszczelek spiralnych

Uszczelki spiralnie zwijane są produkowane tak, aby odpowiadały standardowym klasom ciśnienia kołnierzy, zatem wymiary i skala gęstości uzwojenia odpowiadają klasie kołnierza, na którym są instalowane.

Liczby te są przybliżonymi wartościami odniesienia temperatury pokojowej dla typowych klas kołnierzy, a wysokość słupków na wykresie jest skalowana dla czytelności, a nie rysowana ściśle według skali. Rzeczywiste dopuszczalne ciśnienie zawsze zależy od konkretnego materiału kołnierza, temperatury i obowiązujących przepisów projektowych.

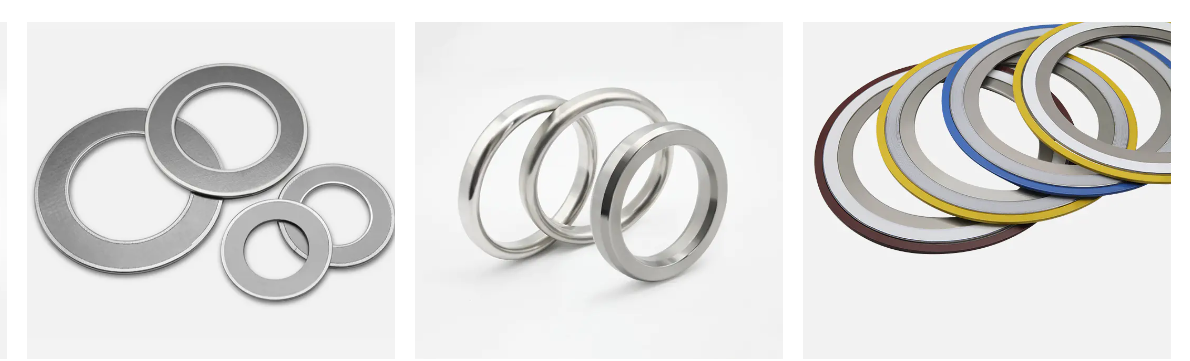

Uszczelka spiralna a uszczelka pierścieniowa: kluczowe różnice

Uszczelki spiralnie zwijane i złącza pierścieniowe, czyli RTJ, są powszechne w rurociągach o wyższym ciśnieniu, ale uszczelniają się na różne sposoby i sprawdzają się w różnych sytuacjach.

Uszczelka spiralnie zwijana generalnie zapewnia lepszy powrót do zdrowia po ściskaniu i większą tolerancję dla drobnych niedoskonałości powierzchni kołnierza, podczas gdy uszczelka RTJ, będąc w całości metalowa, zazwyczaj wytrzymuje wyższe ekstremalne ciśnienia i temperatury, ale wymaga precyzyjnie obrobionego rowkowanego kołnierza i nie jest przeznaczona do ponownego użycia po demontażu.

Gdzie uszczelki spiralne są stosowane w różnych gałęziach przemysłu

Połączenie tolerancji ciśnienia, zakresu temperatur i odzysku po kompresji sprawia, że uszczelki zwijane spiralnie są częstym wyborem w kilku typach urządzeń procesowych.

Systemy rurociągów parowych

Uszczelka spiralnie zwijana do rurociągów parowych musi wytrzymywać powtarzające się cykle termiczne w miarę nagrzewania się i schładzania rurociągu, czyli w tym miejscu, w którym sprężyste metalowe uzwojenie pomaga utrzymać szczelne uszczelnienie pomimo wahań temperatury.

Wymienniki ciepła

Uszczelka spiralnie zwijana do zastosowań w wymiennikach ciepła jest często dopasowywana do określonego wzoru kołnierza i musi tolerować zarówno ciśnienie wewnętrzne, jak i rozszerzalność cieplną płaszcza wymiennika podczas cykli uruchamiania i wyłączania.

Zbiorniki ciśnieniowe

Uszczelkę spiralnie zwijaną do zamknięć zbiorników ciśnieniowych dobiera się w oparciu o projektowe ciśnienie zbiornika i znajdujące się w nim media procesowe, a materiał wypełniający dobiera się tak, aby pasował do środowiska chemicznego.

Rurociągi petrochemiczne i procesowe

W rafineriach i zakładach chemicznych uszczelki spiralnie zwijane są stosowane w połączeniach kołnierzowych w całej sieci rurociągów, gdzie stała jakość produkcji zapewniana przez dostawcę uszczelek spiralnie zwijanych zapewnia przewidywalną wydajność w dużych instalacjach.

Jak rozpoznać i wybrać odpowiednią uszczelkę spiralną

Większość producentów uszczelek spiralnie zwijanych stosuje wspólną konwencję kodowania kolorami pierścienia zewnętrznego i paska wypełniającego, co umożliwia identyfikację materiału uzwojenia i wypełniacza bez demontażu uszczelki.

Przy wyborze uszczelki, dopasowanie materiału pierścienia zewnętrznego do środowiska kołnierza i potwierdzenie prawidłowych średnic wewnętrznych i zewnętrznych w odniesieniu do klasy ciśnienia kołnierza, to dwie kontrole, które warto wykonać przed montażem, wraz z zamówieniem niestandardowej uszczelki spiralnie zwijanej dla dowolnego niestandardowego wzoru kołnierza.
