Uszczelka Kammprofile vs uszczelka spiralna: bezpośrednie porównanie
W zastosowaniach, w których zainstalowana jest kontrola grubości, niska utrata obciążenia śruby i stabilna wydajność dzięki powtarzającym się cyklom cieplnym, takich jak wymienniki ciepła, chłodnice i kołnierze zbiorników o wysokiej integralności, konstrukcja uszczelki kammprofile jest zazwyczaj silniejszym wyborem technicznym. W przypadku rurociągów, zaworów i pomp ogólnego przeznaczenia, obejmujących szeroki zakres klas ciśnienia, uszczelka spiralna pozostaje częściej wybieraną i szerzej dostępną opcją. Żadna rodzina uszczelek nie jest uniwersalnie lepsza. Właściwy wybór zależy od wykończenia powierzchni kołnierza, zakresu temperatur roboczych, wymagań dotyczących stabilności obciążenia śrub oraz konkretnego wyposażenia, które uszczelka ma uszczelniać.
To uszczelka kammprofilowa vs uszczelka spiralna porównanie omawia różnice strukturalne, tendencje w zakresie uszczelnienia, zachowanie temperatury przez materiał okładzinowy, typowe wzorce zastosowań w branży oraz praktyczne ramy doboru, dzięki którym inżynierowie, zespoły zaopatrzeniowe i planiści konserwacji mogą dopasować odpowiedni typ uszczelki do czekającego ich zastosowania.
- W uszczelkach Kammprofile zastosowano solidny, rowkowany metalowy rdzeń z miękkimi warstwami wierzchnimi, co zapewnia im mniejszą grubość po zamontowaniu i zmniejszoną odkształcalność po ściskaniu.
- Uszczelki spiralnie zwijane wykorzystują naprzemienne uzwojenia uformowanej taśmy metalowej i materiału wypełniającego, co zapewnia im elastyczność w szerokim zakresie typów kołnierzy.
- Typowy porównanie uszczelek Campprofile wskazuje na konstrukcje z profili kamm dla wymienników ciepła, podczas gdy konstrukcje z uzwojeniem spiralnym pozostają powszechnym rozwiązaniem domyślnym w przypadku ogólnych rurociągów.
- Obie rodziny uszczelek są powszechnie dostępne z okładziną z grafitu, PTFE lub miki, w zależności od temperatury roboczej i narażenia na płyn procesowy.
Zrozumienie budowy uszczelek Kammprofile
A uszczelka kammprofilowa , czasami określana w branży za pomocą alternatywnej pisowni Campprofile, jest półmetalową uszczelką zbudowaną wokół solidnego metalowego rdzenia, który jest obrobiony maszynowo za pomocą szeregu drobnych koncentrycznych rowków na obu powierzchniach uszczelniających. Ten rowkowany rdzeń jest następnie pokryty cienką miękką warstwą uszczelniającą, najczęściej grafitem, PTFE lub miką, która jest albo klejona, mocowana mechanicznie, albo laminowana na obrobionej powierzchni.
Struktura rdzenia i profil rowkowany
Rowki na rdzeniu profilu kamm skupiają dostępne obciążenie śruby wzdłuż szeregu wąskich wierzchołków styku, zamiast rozkładać je równomiernie na całej powierzchni czołowej. Ten skoncentrowany układ naprężeń pozwala miękkiej warstwie wierzchniej wnikać w mikroskopijne nierówności powierzchni na kołnierzu, podczas gdy lity rdzeń pod spodem jest odporny na nadmierne ściskanie i utrzymuje stabilność wymiarową. Ponieważ rdzeń przenosi obciążenie strukturalne, przemysłowa uszczelka kammprofile generalnie wykazuje mniejsze odkształcenie po ściskaniu i mniejszą relaksację w czasie w porównaniu z bardziej miękkim, całkowicie niemetalowym arkuszem uszczelki.
Opcje warstwy uszczelniającej
Cienka warstwa wierzchnia na wierzchu rowkowanego rdzenia faktycznie styka się z powierzchnią kołnierza i zamyka ścieżki wycieków na poziomie mikro. Wybór zależy w dużej mierze od cieczy procesowej i zakresu temperatur roboczych, przy czym grafit obejmuje najszersze okno ogólnego zastosowania, PTFE odpowiedni do zastosowań agresywnych chemicznie lub korozyjnych, a mika jest zarezerwowana do zastosowań w wyższych temperaturach, gdzie problemem staje się utlenianie grafitu.
Zrozumienie budowy uszczelki spiralnej
Uszczelkę zwijaną spiralnie buduje się poprzez nawinięcie wstępnie uformowanego metalowego paska w kształcie litery V lub W wraz z miękką taśmą wypełniającą, zazwyczaj elastycznym grafitem lub PTFE, wokół trzpienia w naprzemiennych warstwach. Rezultatem jest przypominający sprężynę, warstwowy pierścień, który następnie jest montowany z pierścieniem wewnętrznym, pierścieniem zewnętrznym lub obydwoma, w zależności od typu kołnierza i klasy ciśnienia, któremu będzie służył.
Wzór nawijania i materiał wypełniający
Naprzemienne warstwy metalu i wypełniacza nadają uszczelce spiralnie zwiniętej pewien stopień wbudowanej sprężystości, dzięki czemu może ona kompensować niewielkie ruchy kołnierza lub drobne nierówności powierzchni bez natychmiastowej utraty kontaktu uszczelniającego. Metalowe uzwojenie zapewnia wytrzymałość mechaniczną i regenerację, podczas gdy wstęga wypełniająca wypełnia mikroskopijną szczelinę pomiędzy uzwojeniem a powierzchnią kołnierza w każdej warstwie.
Wsparcie pierścienia wewnętrznego i zewnętrznego
Pierścień wewnętrzny, jeśli jest zamontowany, zapobiega wyboczeniu uzwojenia do wewnątrz pod ciśnieniem i chroni materiał wypełniający przed erozją spowodowaną przepływem procesowym w otworze. Zewnętrzny pierścień centrujący utrzymuje uszczelkę w prawidłowym położeniu na kołnierzu i działa jak ogranicznik docisku, pomagając zapobiegać nadmiernemu dokręceniu podczas montażu. Ten system nośny oparty na pierścieniach jest jednym z powodów, dla których uszczelki zwijane spiralnie są tak szeroko stosowane w szerokiej gamie stiardowych typów kołnierzy.
Różnice strukturalne i projektowe
Poniższa tabela podsumowuje ogólne różnice strukturalne, które pojawiają się najczęściej w a uszczelka kammprofilowa vs spiral wound gasket dyskusję na podstawie typowego sposobu budowy i montażu każdej rodziny uszczelek.
| Funkcja | Uszczelka Kammprofile | Uszczelka spiralna |
|---|---|---|
| Struktura rdzenia | Solidny, rowkowany metalowy rdzeń | Zwinięta taśma metalowa i warstwy wypełniające |
| Typowa zainstalowana grubość | Cieńszy, bardziej kompaktowy profil | Stosunkowo grubszy profil |
| Kompresja ustawiona w czasie | Generalnie niższe | Umiarkowane |
| Wymagane wykończenie powierzchni kołnierza | Preferuje gładsze wykończenie maszynowe | Toleruje szerszy zakres wykończenia |
| Sztywność strukturalna | Wyższy, solidny rdzeń | Umiarkowane, more flexible |
| Typowy wzór użycia | Wymienniki ciepła, reaktory, kołnierze o wysokiej integralności | Ogólne rurociągi, zawory, pompy |
Zarządzanie temperaturą przez materiał wierzchni
Materiał okładzinowy lub wypełniacz zastosowany w uszczelce ma na ogół większy wpływ na maksymalną temperaturę roboczą niż sama konstrukcja uszczelki podstawowej. Poniższy wykres liniowy ilustruje typowe trendy w zakresie obsługi temperatur dla opcji okładzin z PTFE, elastycznego grafitu i miki dla obu rodzin uszczelek.
Uszczelki pokryte miką generalnie obsługują najwyższy zakres temperatur spośród trzech popularnych opcji okładzin, a uszczelka kammprofile pokryta miką ma tendencję do utrzymywania tej zalety nieco dalej niż uszczelka spiralnie zwijana miką, ponieważ solidny rowkowany rdzeń pomaga zakotwiczyć warstwę wierzchnią przed łuszczeniem się podczas powtarzających się cykli termicznych. To sprawia, że konstrukcje kammprofile pokryte miką są powszechną rekomendacją do przemysłowych zastosowań uszczelek kammprofile w urządzeniach procesowych o wyższych temperaturach.
Dystrybucja aplikacji branżowych
Poniższy wykres kolumnowy przedstawia ogólny, ilustracyjny rozkład miejsc, w których uszczelki kammprofile są zwykle specyfikowane w różnych kategoriach urządzeń przemysłowych, w oparciu o typowe wzorce użytkowania obserwowane w branży uszczelnień do płynów.
Wymienniki ciepła stanowią największy ogólny udział w zapotrzebowaniu na uszczelki kammprofile, co pokrywa się z zapotrzebowaniem na cienką, stabilną wymiarowo uszczelkę, którą można powtarzać na wielu kołnierzach wiązek rur w jednym urządzeniu. Zbiorniki ciśnieniowe, rurociągi petrochemiczne, urządzenia do wytwarzania energii oraz zastosowania morskie i stoczniowe uzupełniają pozostałe popularne kategorie zastosowań.
Ogólne porównanie radarów wydajności
Poniższy wykres radarowy podsumowuje sześć ogólnych wymiarów wydajności obok siebie, dając szybki wizualny odczyt tego, gdzie każda rodzina uszczelek ma tendencję do posiadania przewagi.
Ogólny kształt pokazuje, że uszczelki kammprofile wyróżniają się wydajnością uszczelniającą, odpornością na temperaturę i sztywnością konstrukcyjną, w dużej mierze dzięki solidnemu rowkowanemu rdzeniowi. Uszczelki spiralne wyróżniają się łatwością montażu i wszechstronnością zastosowań, co odzwierciedla ich długą historię jako szeroko dostępnej i szeroko kompatybilnej opcji w ogólnych rurociągach przemysłowych.
Opcje materiałów i warstwy wierzchnie
Obie rodziny uszczelek są zwykle zbudowane z podobnego zestawu materiałów rdzenia i okładzin, dobranych tak, aby pasowały do płynu procesowego, temperatury i warunków ciśnienia uszczelnianego kołnierza. Potencjalny dostawca uszczelek z grafitu metalowego zazwyczaj oferuje kombinacje obu linii produktów, aby zespoły inżynierów mogły ujednolicić wybór materiałów, tam gdzie jest to praktyczne.
| Komponent | Wspólne opcje | Typowe notatki |
|---|---|---|
| Metalowy rdzeń Kammprofile | Stal nierdzewna, stal węglowa, stal stopowa | Wybierany na podstawie narażenia na korozję i klasy ciśnienia |
| Warstwa wierzchnia Kammprofile | Grafit, PTFE, mika | Określa odporność chemiczną i pułap temperaturowy |
| Metal z uzwojeniem spiralnym | Stal nierdzewna, stal stopowa | Zapewnia regenerację mechaniczną przypominającą sprężynę |
| Materiał do wypełniania ran spiralnych | Grafit, PTFE | Wypełnia mikroszczeliny pomiędzy uzwojeniami a powierzchnią kołnierza |
Porównanie uszczelek Camprofile według zastosowań branżowych
Szersze porównanie uszczelek Campprofile w typowych kategoriach urządzeń przemysłowych pomaga wyjaśnić, dlaczego w danym ustawieniu jedna rodzina uszczelek jest określana częściej niż druga.
Wymienniki ciepła And Coolers
Uszczelka kammprofilowa wymiennika ciepła jest ogólnie preferowana w przypadku wiązek rur i kołnierzy pokryw kanałów, ponieważ cienki profil rowkowany pasuje do węższych szczelin instalacyjnych i utrzymuje obciążenie śrub w sposób bardziej spójny podczas powtarzających się cykli termicznych uruchamiania i wyłączania.
Zbiorniki ciśnieniowe And Reactors
Włazy statków i kołnierze dostępowe o większej średnicy często wymagają niestandardowej uszczelki kammprofile o rozmiarze dopasowanym do określonych kręgów śrub i profili rowków, zapewniając spójne uszczelnienie w przypadku kołnierzy o dużych średnicach.
Ogólne kołnierze rurociągów i zaworów
Standardowe rurociągi, pokrywy zaworów i kołnierze korpusów pomp w dalszym ciągu w dużym stopniu opierają się na konstrukcjach uszczelek zwijanych spiralnie, dzięki ich szerokiej kompatybilności z szeroką gamą wykończeń powierzchni kołnierzy i ich łatwej dostępności w popularnych rozmiarach.
Jak wybrać pomiędzy Kammprofile a uszczelką spiralną
Przeanalizowanie poniższych rozważań w kolejności pomaga zawęzić wybór pomiędzy dwiema rodzinami uszczelek dla konkretnego kołnierza lub elementu wyposażenia.
- Sprawdź zakres temperatur roboczych i częstotliwość przełączania sprzętu między warunkami gorącymi i zimnymi.
- Sprawdź dostępną szczelinę montażową na kołnierzu, ponieważ cieńsza uszczelka rowkowana może lepiej pasować do mniejszych przestrzeni.
- Potwierdź wykończenie powierzchni kołnierza, pamiętając, że gładsza obrobiona powierzchnia czołowa zazwyczaj dobrze pasuje do uszczelki kammprofile.
- Oceń wymagania dotyczące stabilności obciążenia śrub, szczególnie w przypadku sprzętu, który jest regularnie otwierany i ponownie zamykany w celu kontroli.
- Dopasuj materiał okładzinowy lub wypełniający do płynu procesowego i jego wymagań dotyczących zgodności chemicznej.
- Określ, czy wymagany jest niestandardowy wymiar uszczelki kammprofile lub czy standardowy katalogowy rozmiar zwijany spiralnie będzie pasował do danego zastosowania.
Uwagi dotyczące instalacji i konserwacji
Prawidłowa praktyka montażowa ma bezpośredni wpływ na to, jak dobrze każda rodzina uszczelek sprawdza się w eksploatacji, niezależnie od wybranego typu.
- Dokręcaj śruby kołnierza stopniowo, stosując wzór gwiazdy lub krzyża, a nie sekwencyjnie wokół kołnierza.
- Zastosuj moment obrotowy stopniowo, zamiast osiągać pełny moment obrotowy w pierwszym przejściu, aby zapewnić równomierne obciążenie uszczelki.
- Przed montażem sprawdź i oczyść powierzchnię kołnierza, usuwając wszelkie pozostałości starej uszczelki i zanieczyszczenia powierzchniowe.
- Sprawdź ponownie moment dokręcenia śrub po tym, jak urządzenie zakończy swój pierwszy cykl termiczny podczas pracy.
- Zapasowe uszczelki przechowuj na płasko, z dala od wilgoci i bezpośredniego światła słonecznego, aż będą gotowe do montażu.
- Unikaj ponownego użycia uszczelki, która została już raz ściśnięta, ponieważ jej warstwa uszczelniająca stwardnieje.
Współpraca z profesjonalnym producentem uszczelek Kammprofile
Firma Ningbo Rilson Sealing Material Co., Ltd została założona w 2007 roku, a jej siedziba znajduje się w Ningbo w prowincji Zhejiang i posiada zakład produkcyjny o powierzchni 20 000 metrów kwadratowych, którego zadaniem jest bezpieczne i niezawodne działanie systemów uszczelniania płynów. Firma posiada wiele linii produkcyjnych i specjalizuje się w projektowaniu i produkcji uszczelek oraz powiązanych materiałów uszczelniających dla sektorów naftowego, chemicznego, energetycznego, stoczniowego i produkcji maszyn, dla klientów zlokalizowanych w wielu regionach świata.

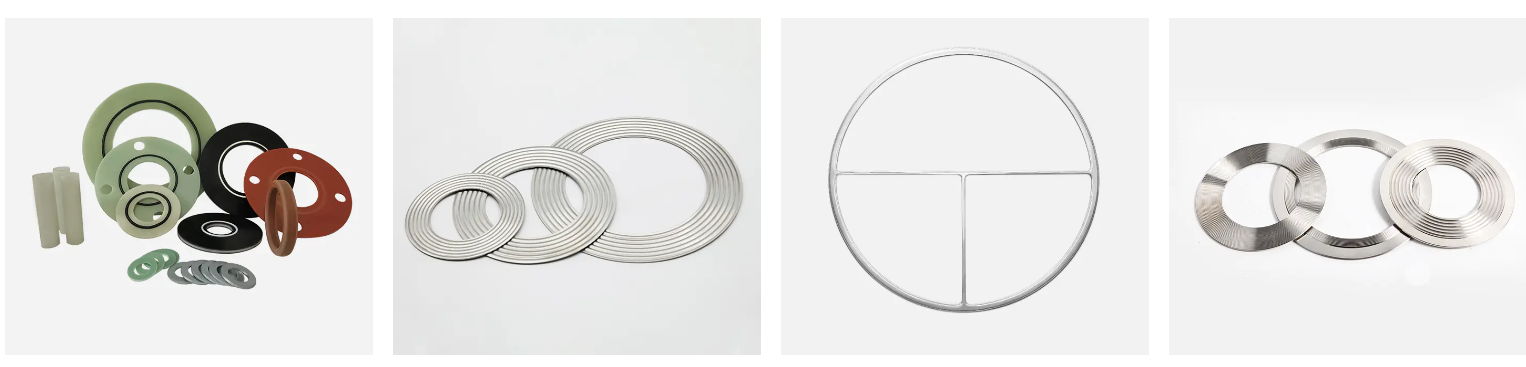

Jako doświadczony uszczelka kammprofilowa manufacturer and uszczelka kammprofilowa supplier , Rilson produkuje również uszczelki zwijane spiralnie, uszczelki złączy pierścieniowych, uszczelki z blachy falistej, uszczelki z zestawów izolacyjnych i uszczelki bezazbestowe w tym samym zakładzie, co zapewnia stałą kontrolę jakości, gdy klienci porównują obok siebie dwie rodziny produktów. Firma może również pracować jako producent uszczelek Campprofile dla projektów wymagających a niestandardowa uszczelka kammprofile dopasowane do konkretnego rysunku kołnierza, obejmującego metal rdzenia, materiał okładziny, profil rowka i wymiar zewnętrzny. jako dostawca uszczelek metalowo-grafitowych , Rilson dostarcza również produkty pokryte grafitem i wypełnione grafitem, stosowane zarówno w liniach kammprofile, jak i liniach zwijanych spiralnie do wymienników ciepła i ogólnych usług rurociągowych.
Firma koncentruje swoje działania wokół zasad uczciwości, precyzji, innowacyjności i wspólnego sukcesu, mając na celu wspieranie klientów z branży uszczelnień płynów poprzez spójną komunikację inżynieryjną i możliwości produkcyjne w całym procesie zaopatrzenia.
Często zadawane pytania
P1: Co to jest uszczelka kammprofile?
Uszczelka kammprofile to półmetalowa uszczelka zbudowana z solidnego rowkowanego metalowego rdzenia pokrytego cienką miękką warstwą uszczelniającą, taką jak grafit, PTFE lub mika.
P2: Co to jest uszczelka zwijana spiralnie?
Uszczelkę zwijaną spiralnie tworzy się poprzez nawinięcie wstępnie uformowanego paska metalu razem z miękką taśmą wypełniającą w naprzemiennych warstwach, zwykle podtrzymywanych przez pierścienie wewnętrzne i zewnętrzne.
P3: Jaka jest główna różnica między uszczelką kammprofile a uszczelką zwijaną spiralnie?
Uszczelka kammprofile opiera się na solidnym rowkowanym rdzeniu, zapewniającym sztywność i niski stopień odkształcenia po ściskaniu, podczas gdy uszczelka zwijana spiralnie opiera się na warstwowych metalowych uzwojeniach i wypełniaczu zapewniającym powrót do stanu pierwotnego jak sprężyna.
P4: Który typ jest ogólnie preferowany w przypadku wymienników ciepła?
Powszechnie preferowana jest uszczelka kammprofilowa wymiennika ciepła, ponieważ jej cieńszy profil i stabilne obciążenie śrubowe dobrze sprawdzają się w przypadku powtarzających się cykli termicznych.
P5: Czy uszczelki kammprofile nadają się do pracy w wysokich temperaturach?
Tak, uszczelki kammprofile są szeroko stosowane w środowiskach o wysokiej temperaturze i wysokim ciśnieniu, szczególnie z okładzinami mikowymi lub grafitowymi dobranymi do warunków procesu.
P6: Jakie materiały okładzinowe są dostępne dla uszczelek kammprofile?
Typowe opcje okładzin obejmują elastyczny grafit do zastosowań ogólnych, PTFE do płynów agresywnych chemicznie i mikę do zastosowań w wyższych temperaturach.
P7: Czy uszczelki zwijane spiralnie nadają się do standardowych kołnierzy rurociągów?
Tak, uszczelki spiralne są powszechnie stosowane w szerokiej gamie standardowych typów rurociągów, zaworów i kołnierzy pomp ze względu na ich szeroką kompatybilność.
P8: Jak wybrać pomiędzy uszczelką kamprofilową a uszczelką zwijaną spiralnie?
Przed dokonaniem wyboru pomiędzy dwoma typami należy wziąć pod uwagę temperaturę roboczą, wykończenie powierzchni kołnierza, dostępną grubość instalacji i wymagania dotyczące stabilności obciążenia śrub.
P9: Czy uszczelki kammprofile wymagają specjalnego wykończenia powierzchni kołnierza?
Uszczelki Kammprofile zazwyczaj działają najlepiej na gładszej powierzchni czołowej kołnierza, ponieważ rowkowany rdzeń skupia naprężenia uszczelniające wzdłuż wąskich wierzchołków styku.
P10: Czy te uszczelki można wykonać na zamówienie dla określonych wymiarów kołnierzy?
Tak, można wyprodukować niestandardową uszczelkę kammprofile w celu dopasowania do określonych średnic wewnętrznych i zewnętrznych, profili rowków, grubości i materiału okładzinowego dla danego rysunku kołnierza.
