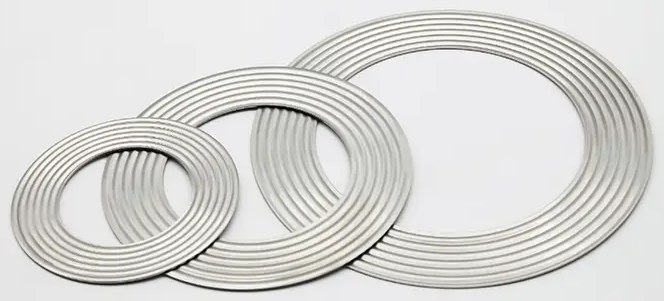

Dlaczego uszczelki z blachy falistej są niezastąpione w warunkach wysokiej temperatury i wysokiego ciśnienia?

W przemyśle petrochemicznym, energetyce elektrycznej, energetyce jądrowej i innych dziedzinach przemysłu warunki pracy w wysokich temperaturach i pod wysokim ciśnieniem (HT/HP) wiążą się z bardzo rygorystycznymi wymaganiami dotyczącymi wydajności uszczelek. Zwykłe uszczelki są podatne na awarie w ekstremalnych warunkach, co powoduje wycieki medium, uszkodzenie sprzętu, a nawet wypadki związane z bezpieczeństwem. Metalowa uszczelka falista stała się niezastąpionym wyborem w warunkach wysokiej temperatury i wysokiego ciśnienia ze względu na unikalną konstrukcję konstrukcyjną i właściwości materiału.

1. Właściwości materiału: odporność na wysoką temperaturę, odporność na wysokie ciśnienie, odporność na korozję

Odporność na wysoką temperaturę (-200 ℃ ~ 1000 ℃)

Uszczelki z blachy falistej są wykonane z wysokowydajnych materiałów stopowych i są odporne na ekstremalne temperatury:

Stal nierdzewna (316/321): odpowiednia do -200 ℃ ~ 600 ℃, odporna na ogólną korozję.

Inconel 600/625: odporność temperaturowa do 1000℃, odporność na korozję siarkowodoru (H₂S).

Hastelloy C-276: odporny na mocne kwasy (takie jak kwas solny, kwas siarkowy) i utlenianie w wysokiej temperaturze.

Porównanie: Uszczelki niemetalowe (takie jak grafit, guma) ulegną zwęgleniu lub stopieniu w temperaturze powyżej 500 ℃, podczas gdy zwykłe płaskie uszczelki metalowe są podatne na odkształcenia pełzające w wysokich temperaturach.

Odporność na odkształcenia pod wysokim ciśnieniem (> 50 MPa)

Metalowa konstrukcja falista może odkształcać się elastycznie pod wysokim ciśnieniem, aby skompensować niewielkie nierówności powierzchni kołnierza i zapobiec uszkodzeniu uszczelnienia.

Odporność na pełzanie: Stopień regeneracji elastycznej uszczelek falistych jest większy niż 90%, podczas gdy płaskie uszczelki metalowe są podatne na odkształcenia plastyczne pod wysokim ciśnieniem, co powoduje poluzowanie się śrub i wycieki.

Odporność na korozję i kompatybilność z mediami

Technologia powlekania powierzchni: Można powlekać PTFE (odporność na kwasy i zasady), srebro (zwiększona przewodność cieplna) lub nikiel (odporność na korozję jonów chlorkowych).

Stosowane media: kwaśny gaz (CO₂, H₂S), mocne zasady, ciekły metal itp.

Porównanie: Uszczelki gumowe są podatne na pęcznienie pod wpływem oleju, a uszczelki grafitowe są podatne na proszkowanie w środowisku silnie utleniającym.

2. Zalety strukturalne: elastyczna kompensacja i wysoka skuteczność uszczelniania

Mechanizm kompensacji elastycznej fali

Pofałdowana struktura szczytowo-dolna powoduje odkształcenie sprężyste pod wpływem nacisku, automatycznie dostosowując się do nierówności powierzchni kołnierza.

Wydajność odbicia: Nawet jeśli napięcie wstępne śruby spadnie, struktura falista może nadal zachować szczelność (płaskie uszczelki przeciekają, gdy są luźne).

Wielowarstwowa konstrukcja kompozytowa (ulepszona uszczelka)

Wewnętrzne pofałdowanie metalu, zewnętrzny elastyczny grafit: zarówno wytrzymałość metalu, jak i uszczelnienie niemetaliczne.

Scenariusz zastosowania: główny rurociąg parowy elektrowni jądrowej (musi być jednocześnie odporny na wysoką temperaturę i promieniowanie).

Porównanie: Płaskie uszczelki metalowe nie przystosowują się do odkształceń kołnierza i są podatne na wycieki z powodu lokalnej koncentracji naprężeń.

Porównanie wydajności z tradycyjnymi uszczelkami :

3. Punkty konserwacji uszczelka z blachy falistej

• Środki ostrożności dotyczące instalacji

Kontrola przed montażem

Stan uszczelki: sprawdzić, czy nie ma wgnieceń, pęknięć ani korozji (szczególnie w obszarze pofałdowania).

Powierzchnia kołnierza: oczyścić i sprawdzić płaskość (chropowatość Ra ≤0,8 μm), brak zarysowań i rdzy.

Śruby: użyć nowych śrub lub sprawdzić, czy nie ma odkształceń przy rozciąganiu i nałożyć na gwinty środek przeciwzatarciowy.

Prawidłowe kroki instalacji

Umieszczenie centralne: Uszczelka musi całkowicie zakrywać powierzchnię uszczelniającą kołnierza i nie jest dozwolone żadne odchylenie.

Kontrola napięcia wstępnego: dokręcanie krzyżowe etapami zgodnie ze standardowym momentem obrotowym (np. trzystopniowa metoda 50%-80%-100% zalecana przez ASME B16.5).

Unikaj nadmiernego ciśnienia: Nadmierny moment obrotowy może spowodować zapadnięcie się pofałdowania (patrz stopień sprężania podany przez producenta, zwykle 30% -50%).

Zabronione zachowanie:

Ponowne użycie spłaszczonych uszczelek (uszkodzenie elastyczne).

Do gwałtownego montażu użyj młotków lub narzędzi pneumatycznych.

• Standardy demontażu i wymiany

Sytuacje, w których wymagana jest wymiana

Uszkodzenia konstrukcji falistej: spłaszczenie, pęknięcie lub częściowe zapadnięcie się falistości (utrata sprężystości).

Korozja/zużycie: Na metalowym podłożu mogą być widoczne wżery, pęknięcia lub złuszczanie się powłoki na dużą skalę.

Historia wycieków: Powtarzający się wyciek w tym samym położeniu uszczelki wskazuje na awarię uszczelnienia.

Bezpieczny proces demontażu

Zredukować ciśnienie i ochłodzić do temperatury otoczenia.

Poluzuj śruby na krzyż, aby uniknąć nagłego wyskoczenia powierzchni kołnierza.

Oczyść pozostałości starej uszczelki (nie używaj ostrych narzędzi do zeskrobywania kołnierza).

• Specyfikacje przechowywania i transportu

Warunki przechowywania

Środowisko: temperatura 5-30 ℃, wilgotność ≤60%, z dala od kwaśnych i zasadowych gazów korozyjnych.

Opakowanie: Oryginalne, odporne na wilgoć, twarde pudełko do przechowywania, bez układania w stosy i zginania.

Wymagania transportowe

Zamocowany w odpornym na wstrząsy pudełku, aby uniknąć deformacji pofałdowań spowodowanych uderzeniami.

Etykiety wskazują „Nie naciskaj” i „Odporne na wilgoć”.
