Jakie funkcje pełnią uszczelki Kammprofile?

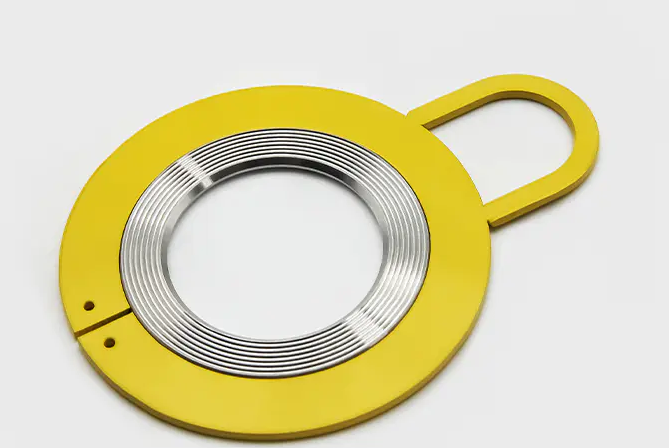

Uszczelki Kammprofile to specjalnie zaprojektowane uszczelki metalowe z pierścieniowymi lub promieniowymi ząbkami (wzory zębów) na powierzchni, stosowane głównie w celu zwiększenia skuteczności zapobiegania luzowaniu, tłumieniu wibracji i uszczelniania połączeń. Uszczelki zębate są zwykle wykonane z jednoczęściowego rdzenia metalowego z koncentrycznymi ząbkami lub rowkami na obu powierzchniach uszczelniających, zwykle pokrytego miękkimi materiałami uszczelniającymi, takimi jak grafit lub PTFE (politetrafluoroetylen).

1. Struktura i typ

(1) Podstawowa struktura

Materiał: Zwykle stal węglowa, stal nierdzewna (taka jak 304/316), miedź lub stop.
Konstrukcja zęba:
Typ zęba zewnętrznego: ząbki rozmieszczone są na zewnętrznej krawędzi uszczelki, odpowiednie do bardziej miękkich powierzchni (takich jak aluminium).
Typ zęba wewnętrznego: ząbki znajdują się na pierścieniu wewnętrznym, aby chronić wygląd połączonych części.
Typ zęba wewnętrznego i zewnętrznego: dwustronne ząbki, silniejsze działanie zapobiegające poluzowaniu.

(2) Powszechne typy

Standardowa uszczelka zębata: typ ogólny, stosowany do ogólnego zapobiegania poluzowaniu.
Uszczelka zębata stożkowa: ze stożkiem, odpowiednia do uszczelniania pod wysokim ciśnieniem (np. połączenie kołnierzowe).

2. Funkcje uszczelek zębatych

(1) Zapobieganie poluzowaniu i drganiom

Połączenie mechaniczne: ząbki są osadzone w powierzchni złącza, tworząc fizyczną blokadę, skutecznie przeciwstawiając się poluzowaniu spowodowanemu wibracjami, uderzeniami lub obciążeniami dynamicznymi.
Kompensacja elastyczna: zapewnia ciągłe napięcie po odkształceniu pod ciśnieniem i może pozostać napięta nawet w przypadku lekkiego cofnięcia się śruby.

(2) Rozproszenie naprężeń

Ząbkowana struktura zwiększa powierzchnię styku i zmniejsza ryzyko zmiażdżenia powierzchni złącza (szczególnie miękkich materiałów, takich jak aluminium i tworzywa sztuczne).

(3) Uszczelnienie pomocnicze

Wypełnia mikroskopijne nierówności powierzchni styku i może poprawić skuteczność uszczelniania w środowiskach niskociśnieniowych w połączeniu z uszczelniaczami.

(4) Przewodność elektryczna/cieplna

Materiały metalowe mogą poprawić przewodzenie prądu lub odprowadzanie ciepła przez części łączące (takie jak uziemienie elektryczne, mocowanie grzejnika).
Obowiązujące scenariusze
Urządzenia charakteryzujące się wysokimi wibracjami: silniki, transport kolejowy, turbiny wiatrowe.
Części obciążenia dynamicznego: maszyny inżynieryjne, zawieszenie samochodowe.
Połączenie miękkiego materiału: zapobiega poluzowaniu się śrub w stopach aluminium lub tworzywach sztucznych.

3. Normy zamienne dla uszczelek zębatych

(1) Jasne standardy wymiany

Ząbkowane zęby są mocno zużyte lub tępe
Działanie: Końcówka zęba jest widocznie spłaszczona i traci ostrość (brak zarysowań przy zarysowaniu paznokciem).
Konsekwencje: Utrata zdolności gryzienia i zmniejszona skuteczność zapobiegania luzowaniu.

(2) Odkształcenie lub pęknięcie uszczelki

Działanie: Ogólne wypaczenie, złamanie korzenia zęba lub pęknięcia.
Konsekwencje: Brak możliwości równomiernego rozłożenia nacisku, co może spowodować uszkodzenie połączenia.

(3) Powtarzające się poluzowanie śrub

Wydajność: Ta sama pozycja jest nadal luźna po wielokrotnym dokręceniu, a inne przyczyny (takie jak uszkodzenie gwintu śruby) są wykluczone.
Przyczyna: Ząbki uszczelki uległy uszkodzeniu i nie mogą zapewnić ciągłego napięcia.

(4) Awaria uszczelnienia

Wydajność: Wyciek występuje w przypadku stosowania z uszczelką (np. wyciek cieczy/gazu z połączenia kołnierza).
Przyczyna: Zęby uszczelki są zmiażdżone i nie mogą wypełnić nierówności powierzchni.
(5) Korozja lub zniszczenie materiału
Działanie: Wnikanie rdzy, paznokieć (miedziana uszczelka) lub utlenianie w wysokiej temperaturze (powierzchnia niebieskawa, krucha). Ryzyko: Zmniejszona wytrzymałość, możliwe pęknięcie i zanieczyszczenie układu (np. przewodów hydraulicznych).
