Co to jest uszczelka spiralna?

Uszczelki spiralne to kompozytowa uszczelka metalowo-niemetalowa szeroko stosowana do uszczelniania rur, zaworów i zbiorników ciśnieniowych. Ich unikalna struktura łączy w sobie wytrzymałość metalu z elastycznością niemetalu, dzięki czemu nadają się do stosowania w zastosowaniach związanych z wysoką temperaturą, wysokim ciśnieniem i mediami korozyjnymi. Składające się z naprzemiennie uformowanych drutów metalowych i miękkiego materiału wypełniającego, spiralnie zwijane uszczelki tworzą bardzo skuteczne uszczelnienie po ściśnięciu pomiędzy dwoma kołnierzami. Korona w kształcie litery V pośrodku metalowego paska działa jak sprężyna, nadając uszczelce większą elastyczność w zmiennych warunkach. Materiały wypełniacza i drutu można dostosować tak, aby spełniały różne wymagania dotyczące kompatybilności chemicznej.

1. Struktura i skład uszczelek spiralnych
Paski metalowe: Zwykle wykonane ze stopów odpornych na korozję, takich jak stal nierdzewna (taka jak 304 i 316), tytan i monel, paski metalowe są wciskane w przekrój w kształcie litery V lub W, aby zapewnić elastyczne podparcie.
Niemetaliczne warstwy wypełniacza: Zwykle wykonane z materiałów takich jak grafit, politetrafluoroetylen (PTFE) i mika, te warstwy wypełniacza są osadzone pomiędzy metalowymi paskami, aby zapewnić uszczelnienie i kompensować nieregularności powierzchni. Pierścienie wewnętrzne i zewnętrzne (opcjonalnie):
Pierścień wewnętrzny: zapobiega wewnętrznej erozji uszczelki przez media, zmniejszając ryzyko poluzowania się metalowego paska.
Pierścień zewnętrzny (stal węglowa lub stal nierdzewna): Umiejscawia uszczelkę, zapobiega nadmiernemu ściskaniu i poprawia odporność na ciśnienie.

2. Funkcje i zalety
Odporny na ekstremalne warunki: wytrzymuje wysokie temperatury (do 1000°C lub więcej, w zależności od materiału) i wysokie ciśnienia (takie jak kołnierze klasy 900 i wyższe).
Doskonałe uszczelnienie: połączenie materiałów metalowych i niemetalowych dostosowuje się nawet do niewielkich nierówności powierzchni kołnierza.
Odporność chemiczna: Kompatybilny z mediami takimi jak kwasy, zasady, olej i gaz, wybierając różne metale i materiały wypełniające.
Elastyczna sprężystość: Spiralna struktura metalowego paska utrzymuje szczelność nawet po zmianach ciśnienia.

3. Typowe typy Uszczelki spiralne
Typ podstawowy (bez pierścienia): Zawiera tylko metalowe i niemetalowe warstwy spiralnie zwinięte, odpowiednie dla standardowych kołnierzy.
Typ z pierścieniem wewnętrznym: Zwiększa odporność na ciśnienie wewnętrzne, odpowiedni do mediów pod wysokim ciśnieniem lub łatwo erozyjnych.

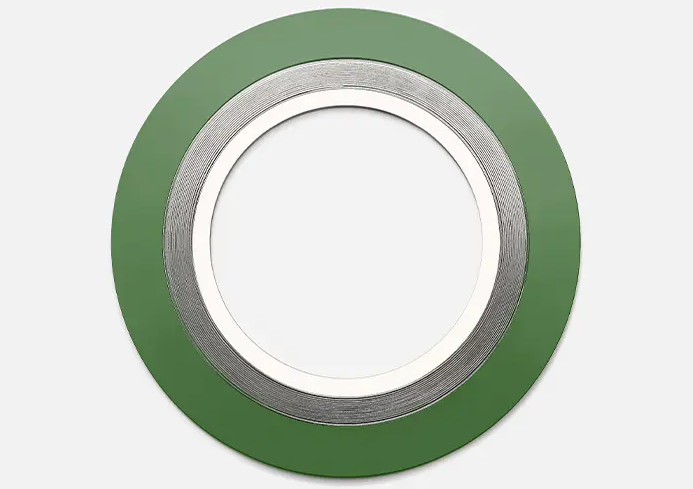

Typ z pierścieniem zewnętrznym: Łatwy montaż i ustawienie, zapobiegając zapadnięciu się uszczelki. Uszczelki spiralne: łączą zalety obu typów i nadają się do wymagających zastosowań (takich jak API 6A).

4. Zastosowania uszczelek spiralnych
Petrochemia: kołnierze rurowe, reaktory i wymienniki ciepła.
Energetyka: Turbiny parowe i kotły wysokotemperaturowe.
Przemysł farmaceutyczny/spożywczy: Zastosowania wymagające sanitarnego wypełnienia PTFE.
Lotnictwo: Uszczelki układu paliwowego.

5. Rozważania dotyczące wyboru
Dopasowanie materiału: Wybierz metalowy pasek i warstwę wypełniacza w oparciu o korozyjność i temperaturę nośnika.
Standard kołnierza: Potwierdź parametry kołnierza (takie jak ANSI, DIN i JIS) i wymiary.
Ciśnienie znamionowe: Różne gęstości uzwojeń wpływają na nośność ciśnienia.
Wymagania montażowe: Śruby muszą być dokręcone równomiernie, aby uniknąć miejscowego nadciśnienia, które może prowadzić do awarii.

6. Porównanie z innymi uszczelkami
Płaskie uszczelki metalowe: wysoka twardość, ale słaba kompensacja, wymagająca wyjątkowo dużych obciążeń śrubowych.
Uszczelki gumowe: Odpowiednie tylko do niskich temperatur i ciśnień oraz podatne na starzenie.
Uszczelki z kompozytu grafitowego: Nie zawierają metalowego podłoża i są podatne na kruchość w wysokich temperaturach.
