Czy uszczelki pierścieniowe naprawdę wytrzymują wysokie ciśnienie i wysoką temperaturę?

W przemyśle naftowym, gazowym i wiertniczym skuteczność uszczelnienia bezpośrednio wpływa na bezpieczeństwo sprzętu i wydajność produkcji. Uszczelki pierścieniowe, zaprojektowane specjalnie do środowisk o wysokim ciśnieniu i wysokiej temperaturze, są szeroko stosowane w sprzęcie do wydobycia ropy i gazu oraz w obiektach wiertniczych. Jednak wielu inżynierów i nabywców korporacyjnych wciąż zadaje sobie pytanie: „Czy uszczelki pierścieniowe naprawdę działają niezawodnie w ekstremalnych warunkach?”
W tym artykule przedstawiono wszechstronną analizę z pięciu aspektów: zasad projektowania, właściwości materiałów, norm i specyfikacji, praktycznych zastosowań oraz zaleceń dotyczących wyboru, aby odpowiedzieć na to pytanie.

1. Zasady projektowania Uszczelki pierścieniowe

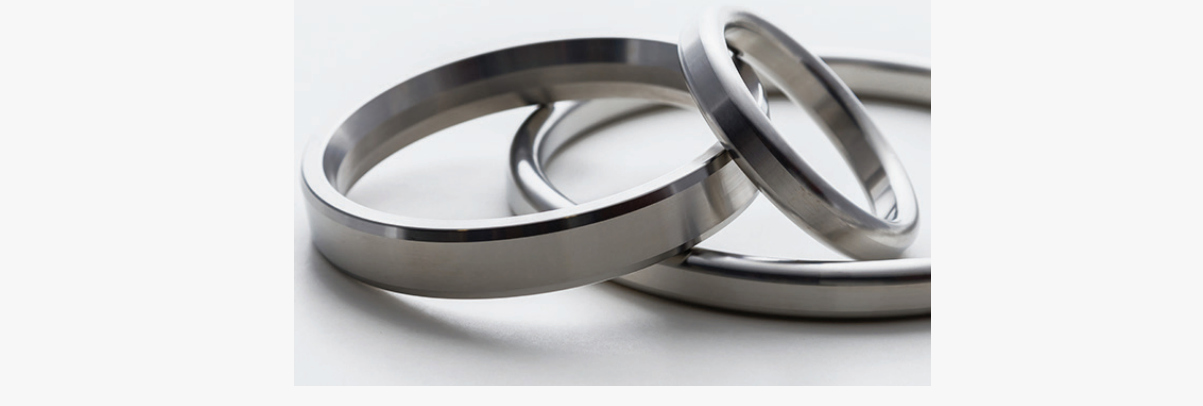

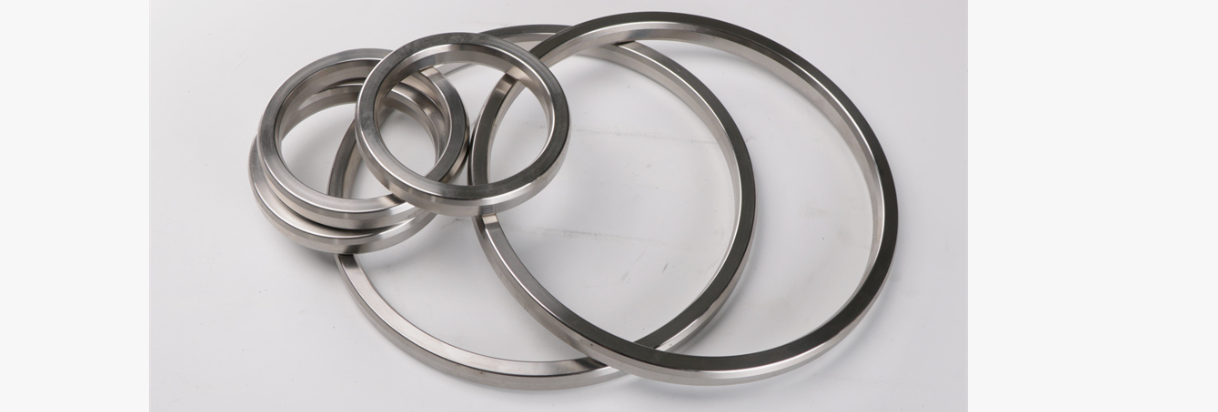

Uszczelki pierścieniowe, znane również jako uszczelki RTJ (ang. Ring Type Joint), to specjalne elementy uszczelniające, które zapewniają skuteczne uszczelnienie dzięki naciskowi mechanicznemu. Ich podstawowe zasady projektowania obejmują:

Uszczelnienie pod ciśnieniem wywołane śrubą
Podczas montażu śruby wywierają równomierny nacisk na kołnierz, powodując, że bardziej miękka metalowa część uszczelki złącza pierścieniowego wpływa do maleńkich szczelin na powierzchni kołnierza, tworząc w ten sposób szczelne i niezawodne uszczelnienie stykowe metal-metal.

Uszczelnienie metal-metal
W przeciwieństwie do tradycyjnych uszczelek miękkich, uszczelki pierścieniowe opierają się na płynięciu metalu i odkształceniu plastycznym w celu uszczelnienia, zachowując stabilność w warunkach wysokiego ciśnienia i wysokiej temperatury oraz są mniej podatne na odkształcenia przy ściskaniu lub wycieki.

Adaptacyjna konstrukcja mechaniczna
Konstrukcja przekroju poprzecznego uszczelki złącza pierścieniowego jest precyzyjnie obliczona, aby dostosować się do chropowatości powierzchni i rozkładu naprężeń różnych materiałów kołnierzy, zapewniając długotrwałe i niezawodne działanie uszczelniające w ekstremalnych warunkach pracy.

Ta unikalna konstrukcja sprawia, że ​​uszczelki pierścieniowe są preferowanym wyborem do uszczelniania pod wysokim ciśnieniem i w wysokiej temperaturze w przemyśle naftowym, gazowym i chemicznym.

2. Właściwości materiału określają odporność na wysokie ciśnienie i wysoką temperaturę
Wydajność uszczelek pierścieniowych pod wysokim ciśnieniem i w wysokiej temperaturze jest ściśle związana z zastosowanymi materiałami. Typowe materiały obejmują:

Metale miękkie: takie jak miedź, brąz aluminiowy, miękka stal lub stopy na bazie niklu, które posiadają dobrą plastyczność i właściwości uszczelniające.

Wysokotemperaturowa stal stopowa: żaroodporna i odporna na korozję, zachowująca wytrzymałość w warunkach pracy w wysokiej temperaturze.

Charakterystyka materiału bezpośrednio wpływa na odporność na ciśnienie i temperaturę uszczelek pierścieniowych. Na przykład zgodnie z normami API 6A i ASME B16.20 uszczelki pierścieniowe zaprojektowane z określonych materiałów i o określonych wymiarach mogą wytrzymać ciśnienia setek barów i temperatury setek stopni Celsjusza, spełniając rygorystyczne wymagania eksploatacyjne sprzętu głowic odwiertów ropy i gazu, głowic wiertniczych i rurociągów.

3. Standardowe specyfikacje zapewniają niezawodność
Aby zapewnić niezawodność uszczelek pierścieniowych w środowiskach o wysokim ciśnieniu i wysokiej temperaturze, ustalono kilka międzynarodowych i krajowych standardów branżowych:

API 6A: Norma dotycząca zaworów i wyposażenia głowic odwiertów w przemyśle naftowym i gazowym, obejmująca wartości ciśnienia, wymiary i wymagania materiałowe.

API 17D: Standard dla sprzętu podwodnego, zapewniający szczelność w podwodnym środowisku pod wysokim ciśnieniem.

ASME B16.20: Norma dotycząca uszczelniania rurociągów przemysłowych i kołnierzy, regulująca produkcję i testowanie uszczelek pierścieniowych.

Dzięki ścisłemu przestrzeganiu tych norm odporność na ciśnienie, odporność na temperaturę i szczelność uszczelek pierścieniowych są weryfikowane pod względem technicznym, co pozwala firmom z pewnością stosować je w sprzęcie o znaczeniu krytycznym.

4. Działanie uszczelek pierścieniowych w zastosowaniach praktycznych
Głowica odwiertu ropy i gazu oraz sprzęt wiertniczy
Uszczelki pierścieniowe są szeroko stosowane w głowicach odwiertów wysokociśnieniowych, złączach rur wiertniczych, zaworach choinkowych i innym sprzęcie. Ich metalowa zasada uszczelnienia utrzymuje szczelność nawet przy nagłych zmianach ciśnienia i wysokich temperaturach, zapobiegając wyciekom oleju i gazu oraz zapewniając bezpieczeństwo produkcji.

Rurociągi Petrochemiczne
W wysokotemperaturowych rurociągach parowych lub rurociągach transportujących płyny korozyjne właściwości uszczelek pierścieniowych odporne na wysoką temperaturę i korozję znacznie zmniejszają ryzyko wycieków i poprawiają niezawodność działania rurociągów.

5. Zalecenia dotyczące wyboru i instalacji
Aby w pełni wykorzystać działanie uszczelek pierścieniowych pod wysokim ciśnieniem i w wysokiej temperaturze, firmy powinny zwrócić uwagę na następujące punkty:

Dobierz uszczelki w zależności od ciśnienia znamionowego
Różne środowiska operacyjne charakteryzują się różnymi ciśnieniami i temperaturami; dlatego podczas wyboru należy wziąć pod uwagę wymagania dotyczące ciśnienia znamionowego zawarte w normach API i ASME.

Prawidłowo dopasuj materiał i wymiary kołnierza
Uszczelka pierścieniowa musi pasować do materiału powierzchni kołnierza, twardości i wymiarów, aby zapewnić skuteczne uszczelnienie metalu z metalem.

Prawidłowy moment montażowy
Stosowanie równomiernego momentu dokręcania śrub ma kluczowe znaczenie dla zapewnienia niezawodnego uszczelnienia. Podczas montażu należy używać klucza dynamometrycznego zgodnie ze standardowymi procedurami.

Regularna kontrola i konserwacja
Chociaż uszczelki pierścieniowe działają stabilnie w środowiskach o wysokim ciśnieniu i wysokiej temperaturze, po dłuższym użytkowaniu nadal konieczna jest regularna kontrola powierzchni kołnierza i stanu uszczelki, aby zapewnić ciągłą bezpieczną pracę.

Uszczelki pierścieniowe rzeczywiście wytrzymują wysokie ciśnienie i wysoką temperaturę dzięki unikalnej metalowej konstrukcji uszczelnienia, wysokiej jakości materiałom, rygorystycznym normom i specyfikacjom oraz naukowym metodom montażu. W przypadku ropy naftowej, gazu ziemnego, urządzeń wiertniczych oraz rurociągów wysokotemperaturowych i wysokociśnieniowych uszczelki pierścieniowe nie tylko zapewniają niezawodne uszczelnienie, ale także znacznie poprawiają bezpieczeństwo sprzętu i wydajność produkcji.
Dla przedsiębiorstw wybór wysokiej jakości uszczelek pierścieniowych zgodnych z normami API 6A, API 17D i ASME B16.20 oraz ścisłe przestrzeganie procedur montażu i konserwacji ma kluczowe znaczenie dla zapewnienia bezpiecznego i płynnego działania przy wysokim ciśnieniu i wysokiej temperaturze.
